SG100-R 장거리 고정 CH4 탐지기
첨단 고정된 원격 가스 감지 시스템, 메탄 (CH4) 모니터링을 위해 설계된 송신기와 센서 사이의 장거리 기능을 갖는다.
SG100-R는 RS485 통신을 사용하여 센서와 송신기를 최대 1000 미터까지 분리하는 고정 가스 감지 시스템입니다.이 원격 장착 설계 측정 포인트가 도형 내부에 있는 경우에 이상적입니다, 파이프 라인, 밀폐 된 공간, 또는 가스 공기보다 무거운 경우 - 센서는 위험이있는 곳으로 이동하고 송신기는 디스플레이 보기와 구성을 위해 편리하고 안전한 위치에 있습니다..
메탄 (CH4) 을 예로 들자면, 이 시스템은 촉매 연소 센서를 사용하여 1%LEL 해상도로 0에서 100%LEL까지 측정합니다. 출력으로는 3선 4-20mA, RS485 Modbus,그리고 세 개의 릴레 (하위 경보), 높은 경보, 고장 경보). 설정은 자기 막대기 또는 선택적 리모컨을 사용하여 상자를 열지 않고 안전하게 수행됩니다.단위는 IECEx/ATEX 인증을 가지고 있습니다 (Ex db IIC T6 Gb), IP66/IP68 보호, 그리고 견고한 다이 주름 알루미늄 하우스 (SS316 선택). 장착 브래킷과 함께 제공됩니다.
원격 센서 배치 의 중요성
전통적인 고정 탐지기는 센서를 직접 송신기에 장착하지만 모든 시나리오에서 작동하지는 않습니다. SG100-R는 다음과 같은 문제를 해결합니다.
- 유관 및 파이프 라인 설치- 센서를 공기 흐름 안으로 넣고 송신기가 바깥에 있어 접근이 쉬워
- 공기보다 무거운 기체- NH3, H2S, H2와 같은 기체는 낮은 지점에 정착하는 경향이 있습니다. 센서는 바닥에 가깝습니다. 송신기는 안전한 판독을 위해 눈높이에 있습니다.
- 접근하기 어려운 지역- 좁은 공간, 용기 머리, 또는 높은 유관 - 위험 구역을 오르거나 입력하지 않고 원격으로 센서에 액세스하십시오.
- 가혹한 센서 환경- 측정 지점이 젖거나 먼지나 부식성이라면, 송신기를 더 깨끗한 곳에 배치하여 사용 수명을 연장할 수 있습니다.
- 최대 분리 거리: 1000m- 송신기에서 RS485 연결을 통해 전원을 공급하고 통신합니다.
메탄 (CH4) 에 관한 간략한 언급
메탄은 천연가스의 주요 성분이다. 무색, 무취, 매우 연화성이다. 공기의 농도가 부피의 5%에서 15%까지 도달하면 폭발력이 된다.메탄의 하부 폭발성 제한 (LEL) 은 5% VOL입니다.0-100%LEL를 측정하면 대기 중 폭발 범위가 얼마나 가까운지 직접적으로 나타납니다.
전형적인 메탄 소스:천연가스 파이프 라인, 쓰레기 매립지, 석탄 광산, 바이오 가스 공장, 폐수 소화기, 석유 정제 공장
SG100-R는 특히 원격 또는 접근하기 어려운 장소에서 일반적인 탐지기를 쉽게 설치하거나 유지 관리 할 수 없는 불화성 누출의 조기 경고를 제공합니다.
필드 애플리케이션 - SG100-R가 탁월한 곳
- 도관 파이프- 환기 또는 배기가스 통 내부 가스 모니터링; 내부 센서, 외부 송신기.
- 무거운 가스 검출- NH3, H2, H2S가 낮은 지점에서 정착; 바닥 수준에서 센서, 편안한 시청 높이에서 송신기.
- 밀폐된 공간- 탱크, 배 또는 하수관 내부에 센서; 전송기 안전 외부에 배치 인력 모니터링.
- 쓰레기 매립지 및 바이오 가스 공장- 수집 우물과 소화기에서 메탄 모니터링.
- 천연가스 압축기- 접근이 제한된 밸브 구멍에 있는 원격 센서
- 석유 및 가스 정제 공장- 접근하기 어려운 프로세스 영역에서 유출 배출량 모니터링.
- 폐수 처리- 탱크 헤드스페이스에서 디게스터 가스 (메탄) 모니터링.
- 석탄 광산- 복귀 호흡기나 골프 영역에서 원격 감지

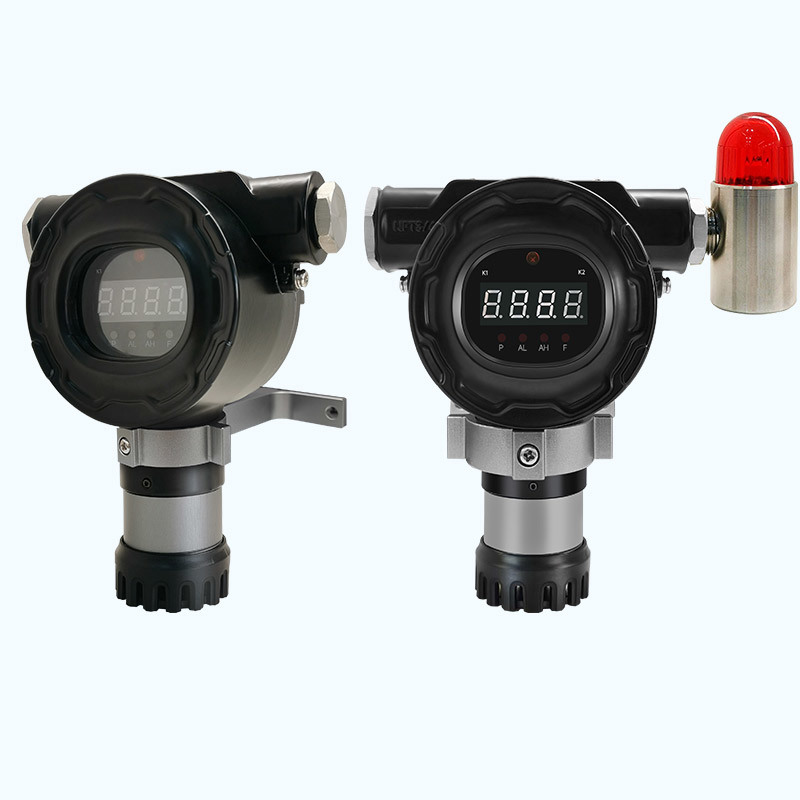

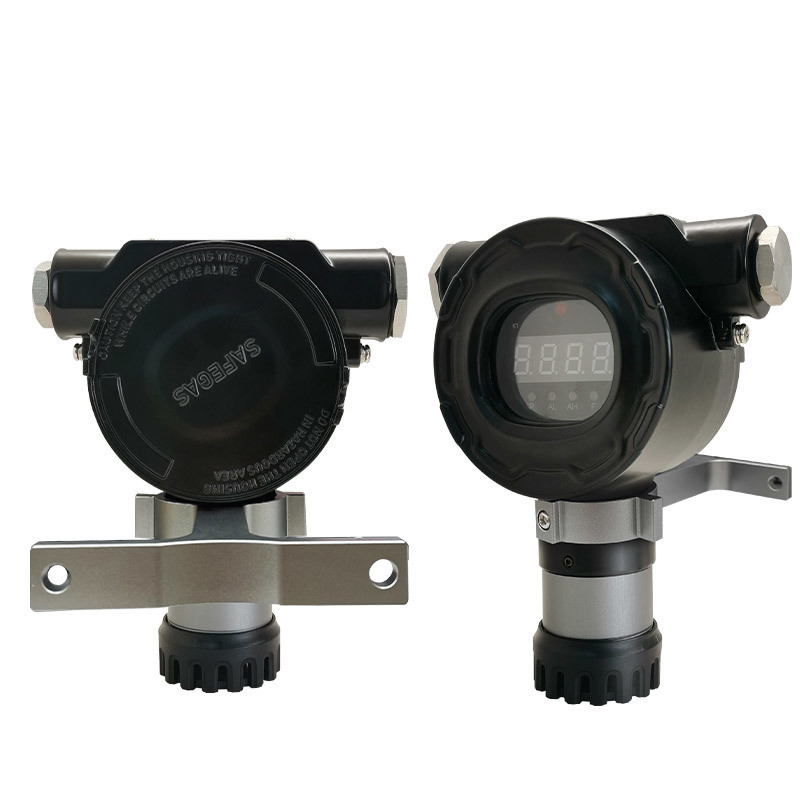

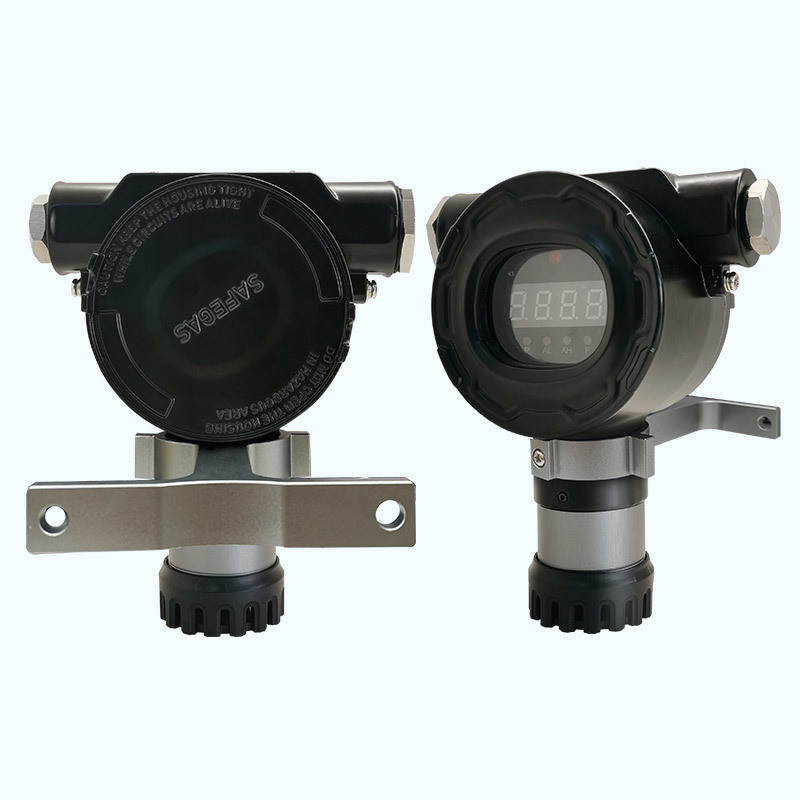

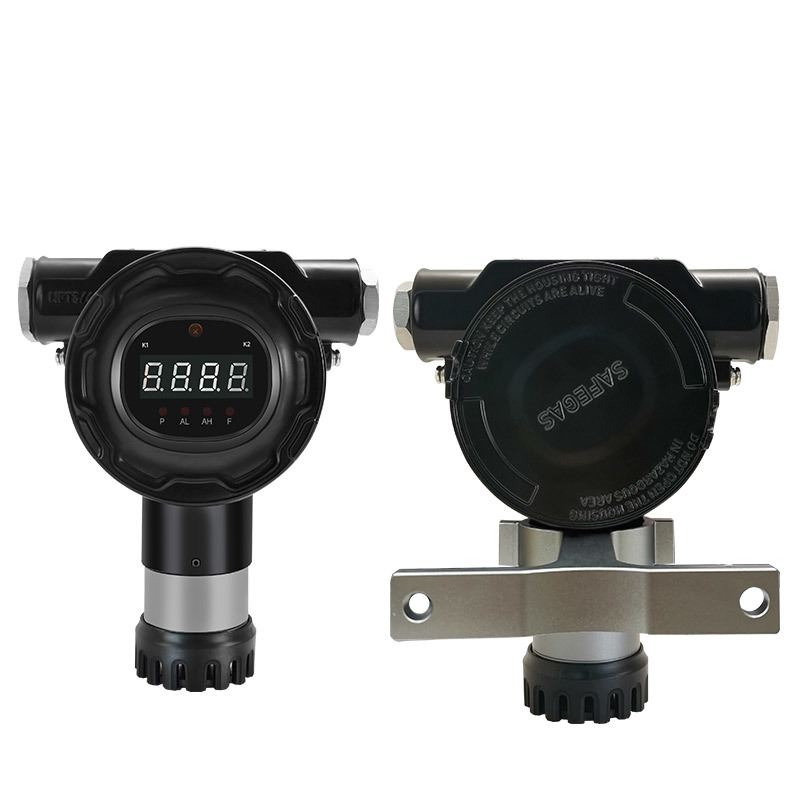

제품 이미지
기술 사양 (CH4, 0~100%LEL)
| 매개 변수 |
가치 |
| 표적 가스 |
메탄 (CH4) |
| 탐지 원칙 |
촉매 연소 |
| 측정 범위 |
0 - 100%LEL |
| 결의 |
1%LEL |
| 정확성 |
≤ ± 2-5% FS (센서 의존) |
| 폭발성 등급 |
IECEx: Ex db IIC T6 Gb, Ex db ia IIC T6 Gb; ATEX: Ex db IIC T6 Gb, Ex db ia IIC T6 Gb |
| 침입 보호 |
IP66 / IP68 |
| 전력 소비 |
<2.5W (독성 가스) / <4W (연화 가스) |
| 표준 출력 |
3선 4-20mA, RS485 모드버스 |
| 릴레이 출력 |
3개의 릴레 (낮은 경보, 높은 경보, 고장 경보) |
| 공급 전압 |
12~24V DC |
| 표시 |
LED |
| 작동 온도 (탄화) |
-40°C ~ +70°C |
| 작동 습도 |
0~95% RH (집화되지 않음) |
| 압력 범위 |
86~106kPa |
| 장착 재료 |
주사형 알루미늄 (표준); SS316 (선택) |
| 케이블 입력 |
1 × 3/4 NPT (왼쪽) & 1 × M20 (오른쪽) |
| 크기 |
157.8 × 128.8 × 69.6mm |
| 무게 |
10.0kg |
| 보증 |
1년 |
핵심 능력
- 1000m 사이- 센서와 송신기는 RS485를 통해 최대 1000m까지 떨어져있을 수 있습니다.
- 폭발 방지 인증- IECEx 및 ATEX Ex db IIC T6 Gb - 위험 구역 1 및 2에 안전합니다.
- IP66/IP68 보호- 먼지 밀착, 강력한 물 제트로부터 보호, 그리고 잠수함.
- 여러 출력 옵션- 4-20mA (3-waya), RS485 모드버스, 그리고 외부 장치 제어용 3개의 릴레.
- 안전 설정- 자기 막대기 (함수) 또는 선택적 원격 제어 - 폭발성 대기에서 상자를 열 필요가 없습니다.
- 로컬 디스플레이- LED 화면은 송신기 위치에서 실시간 가스 농도를 보여줍니다.
- 지속가능한 건축- 주사형 알루미늄 가재; 부식성 부위에 사용할 수 있는 스테인리스 스틸 316
- 쉽게 설치- 장착 브래킷 공급; 표준 케이블 입구 (NPT 및 M20).
제조업체 에 관한 것
셰인젠 유안테 테크놀로지 회사 (사페가스)- 2010년에 설립된 회사입니다. 가스 탐지 연구 개발, 제조 및 판매 분야에서 16년 이상의 경험을 가지고 있습니다.도시공학, 농업 및 가전제품.
주요 자격증:
- ISO9001, ISO45001, IECEx, ATEX, EMC에 따라 인증
- 연간 생산량: > 80,000개
- 통상 배달: 5-7 일
- 24/7 글로벌 사후 지원
- 제품군에는 휴대용 탐지기, 고정 송신기, 가스 분석기, 제어판, 도킹 스테이션 및 캘리브레이션 액세서리가 포함됩니다.
자주 묻는 질문
Q1: 센서가 송신기에서 얼마나 멀리 있을 수 있을까요?
A1: RS485 통신을 사용하여 최대 1000 미터.
Q2: SG100-R는 메탄 이외의 기체를 감지할 수 있나요?
A2: 예. 수백 가지 센서 유형 - 촉매 (연화성), IR (CO2, CH4), 전기 화학 (독성), PID (VOC) 를 지원합니다. 특정 가스 구성에 대해 저희에게 문의하십시오.
Q3: 송신기에 디스플레이가 있나요?
A3: 예, LED 디스플레이는 송신기 위치에서 실시간 가스 농도를 보여줍니다.
Q4: 장막을 열지 않고 어떻게 알람 설정점을 조정합니까?
A4: 제공 된 자기 막대기를 사용하십시오 (입입하지 않는) 또는 선택적 인 원격 제어기 - 위험한 지역에서 안전합니다.
Q5: 어떤 릴레가 제공됩니까?
A5: 세 개의 릴레 - 낮은 경보, 높은 경보, 결함 경보. 외부 호너, 스트로보 라이트, 팬 또는 전자기 밸브를 직접 작동 할 수 있습니다.
Q6: 보호 등급은 무엇입니까?
A6: IP66 (먼지 밀착, 강력한 물 제트로부터 보호) 및 IP68 (잠수용)
Q7: 보증 기간은 얼마입니까?
A7: 송신기와 센서에 1년 (센서 소모품은 종류에 따라 보다 짧은 보증을 받을 수 있습니다.)
Q8: 원격 센서는 자체 전원 공급 장치가 필요합니까?
A8: 아니, 송신기가 RS485 연결을 통해 원격 센서를 작동시킵니다.
Q9: 센서를 유관이나 파이프라인 안에 설치할 수 있나요?
A9: 예. 원격 센서는 수관, 스택 또는 파이프 에 설치 할 수 있도록 설계 되었습니다. 송신기는 외부 에서 접근 할 수 있는 안전 한 장소 에 남아 있습니다.
Q10: SG100-R는 폭발성 대기용으로 인증되어 있습니까?
A10: 예. 위험 지역 1 및 2 구역에 대한 IECEx 및 ATEX Ex db IIC T6 Gb 인증을 보유하고 있습니다.
표준 패키지 내용
- 가스 탐지기 - 1개
- 자기 막대기 - 1개
- 사용 설명서 (영어) - 1 부
- 적합성 증명서 / 보증 카드 - 1 부본
- 장착 받침대 - 1 세트
- 원격 제어기 - 1개
